導語

提到棱鏡，你可能會想到牛頓那束卓有聲望的色散白光，或者是平克·弗洛伊德的專輯封面。但在現代精密光學系統中，棱鏡的角色遠不止“分色"這么簡單。

從折射光線、折疊系統空間，到改變圖像方向（旋性），棱鏡是光學設計師手中的“空間魔術師"。很多時候，用一塊棱鏡代替一組反射鏡，不僅能減少校準誤差，還能極大地縮小儀器體積。

今天，我們就從制造工藝、核心理論到選型指南，為您帶來一份《光學棱鏡滿級應用指南》。

?

01. 為什么選擇棱鏡？不僅僅是“折射"

在光學設計中，我們經常面臨一個選擇：是用反射鏡（Mirror）還是棱鏡（Prism）？

雖然棱鏡本質上也是利用反射原理，但它有一個顯著的優勢：系統穩定性。棱鏡可以模擬平面鏡系統，但它是實心的玻璃光學元件。

• 減少校準錯誤：用一個棱鏡代替幾個反射鏡，意味著你不需要單獨調節每個鏡面的角度，因為棱鏡的面與面之間的角度在制造時已經固定了。

• 縮小體積：棱鏡利用折射率，可以在更短的物理距離內實現相同的光程，幫助系統“折疊"進更小的空間。

一句話總結：棱鏡能降低系統的復雜性，提高準確性，是高精度儀器的小型化利器。

?

02. 制造工藝：無法盡數自動化的“精密藝術"

你可能認為現代光學元件都是機器流水線生產的，但高精度棱鏡是個例外。

由于棱鏡形狀多變、反射面數量各異，大規模自動化生產往往不可行。每一塊高精度棱鏡的誕生，都離不開熟練技師的手工參與。

一塊棱鏡的誕生之旅：

1.粗磨（生成）：從玻璃毛坯開始，使用金剛石砂輪磨去大部分多余玻璃，形成接近成品的幾何形狀。此時表面是粗糙的。

2.精磨（平滑）：去除表面下裂痕。這一步后，玻璃表面呈現混濁、不透明狀。

3.拋光（關鍵一步）：玻璃與聚氨酯拋光器摩擦，配合研磨漿（氧化鈰等）。這一步決定了最終的面型精度和表面質量。

4.倒角：磨鈍尖銳邊緣，防止崩邊。

圖2a： 棱鏡制造過程：粗磨階段

圖2b： 棱鏡制造過程：精磨階段

圖2c： 棱鏡制造過程：拋光階段

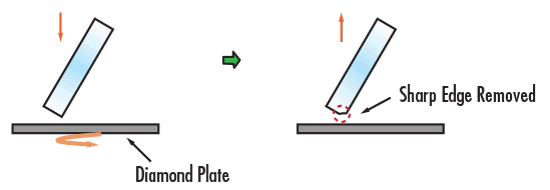

圖2d： 棱鏡制造過程：倒角階段

注意：在制造過程中，固定棱鏡需要使用“接觸（Contacting）"工藝——這是一種利用范德瓦爾斯力在室溫下將兩個清潔玻璃表面緊固在一起的技術，無需粘合劑，精度較高。這需要驗光師極大的耐心和技巧。

?

03. 核心理論：斯涅爾定律與全內反射

要用好棱鏡，必須理解光是如何在其中“行走"的。

1. 斯涅爾定律 (Snell's Law)

這是光與光學表面相互作用的基礎：

?n?sin(θ?)= n?sin(θ?)它決定了光線在進入和離開棱鏡時的折射角度。

2. 全內反射 (TIR) —— 棱鏡的“超能力"

棱鏡最迷人的特性之一，就是不需要鍍膜也能實現100%反射。這就是全內反射（TIR）。

當光線從高折射率介質（玻璃）射向低折射率介質（空氣），且入射角大于臨界角 (θc) 時，光線會全部反射回來。

?

圖3： 斯涅爾定律和內部全反射理論

工程Tips：如果你的設計角度小于臨界角，TIR將不會發生，光線會透射出去。這種情況下，必須在棱鏡反射面上鍍金屬或介質反射膜。

?

04. 難點攻克：圖像旋性（Parity）與方向

這是光學工程師最容易“頭禿"的地方：光線經過棱鏡后，圖像到底是正的、倒的，還是鏡像的？

我們需要關注三個概念：倒位（上下翻轉）、逆轉（左右翻轉）和旋轉。

判別口訣：

• 偶數次反射 = 右旋性（Right-Handed）：圖像雖然可能被旋轉，但它是“正"的。如果你看的是文字，它是可讀的（如書本上的字）。

• 奇數次反射 = 左旋性（Left-Handed）：圖像發生了鏡像變化。就像你在照鏡子，文字是反的，無法正常閱讀。

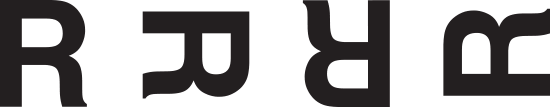

圖4： 右旋性或偶數同位

圖5： 左旋性或奇數同位

測試小技巧：在測試棱鏡成像方向時，不要用 "O"、"X"、"A" 這種對稱字母。請使用 "R"、"F" 或 "Q" 這種非對稱字母，一眼就能看出圖像是否發生了鏡像翻轉。

?

05. 選型指南：哪款棱鏡適合你？

根據功能，我們將棱鏡分為四大類。請根據你的應用場景對號入座。

第壹類：色散棱鏡 (Dispersion)

用途：將白光分解為光譜成分，或調節激光波長。

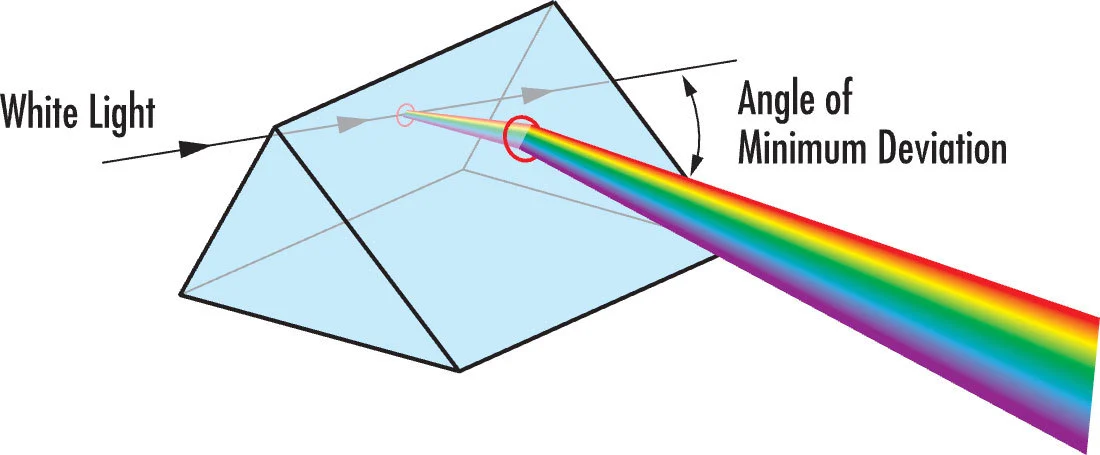

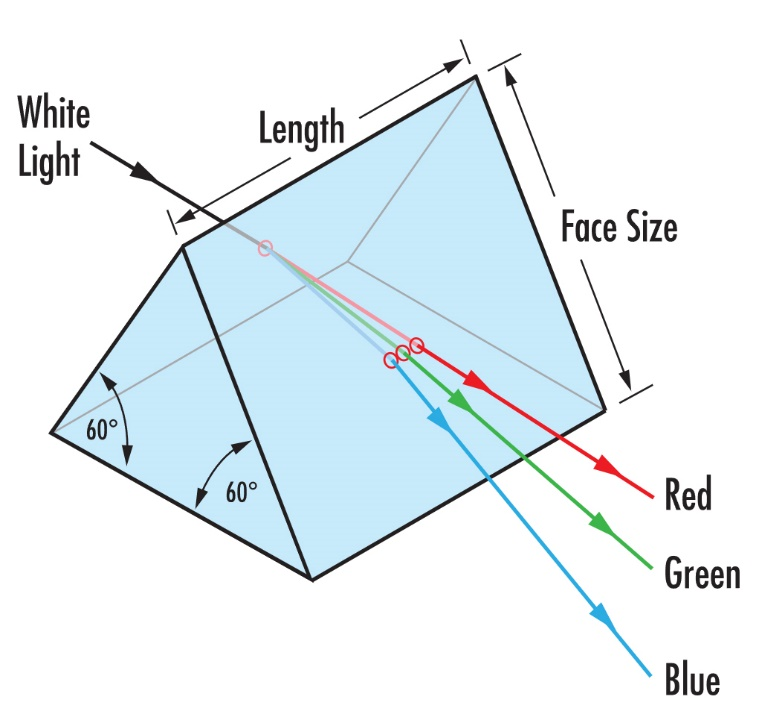

圖8： 通過棱鏡實現色散

等邊棱鏡 (Equilateral Prism)：

• 經典的棱鏡，用于波長分離。

利特羅棱鏡 (Littrow Prism)：

• 未鍍膜：用于光譜學。

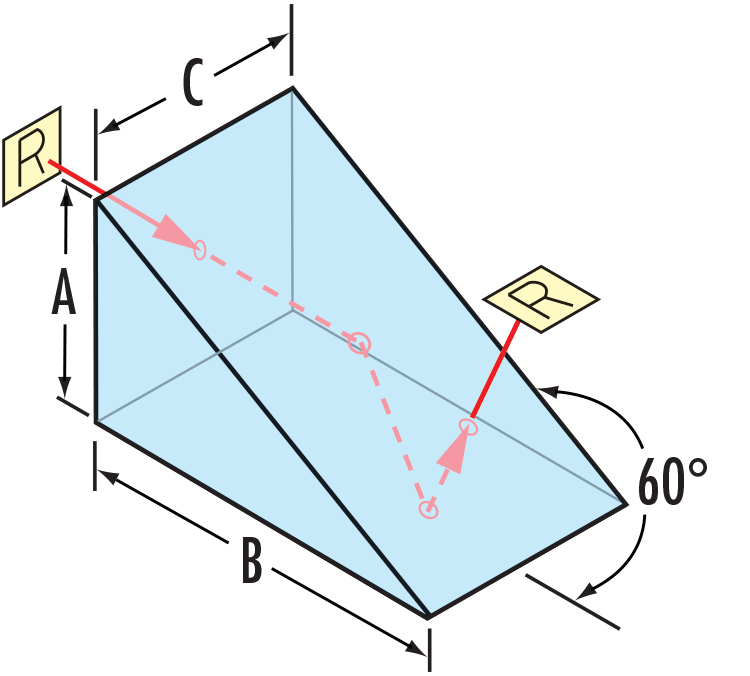

• 鍍膜：可將光線偏轉60°，常用于多光譜激光系統調節。

第二類：偏轉與反射棱鏡 (Deviation & Reflection)

用途：改變光路方向，折疊光路。

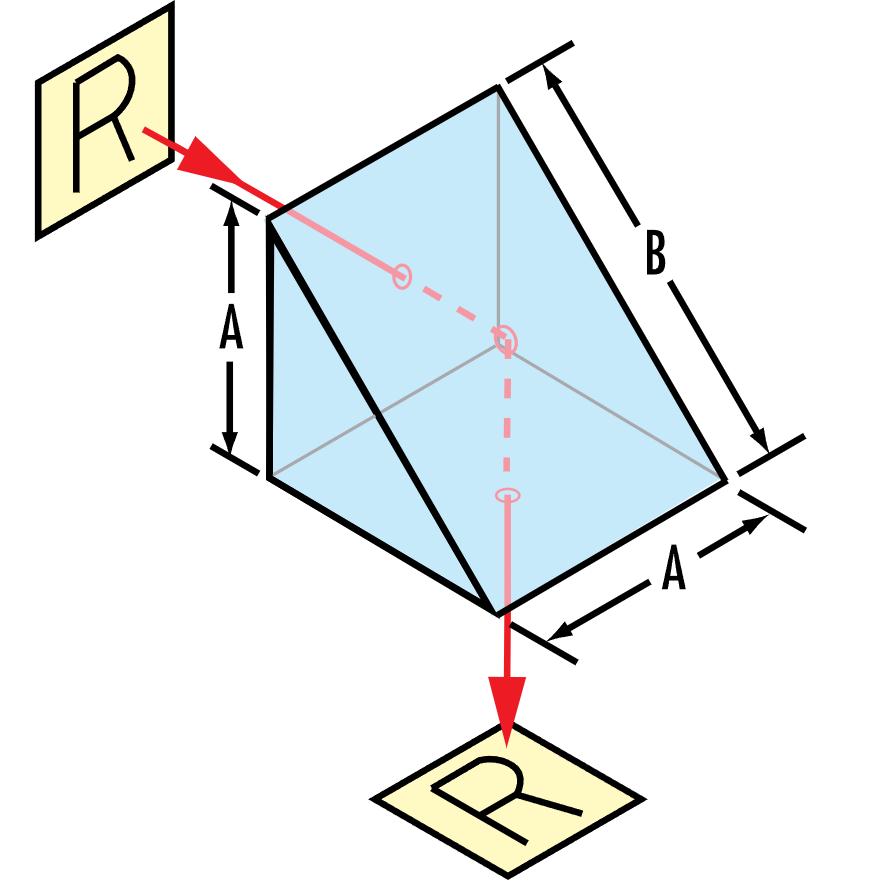

直角棱鏡 (Right Angle Prism)：

• 功能：偏轉90°。

• 特性：圖像左旋（鏡像）。

• 應用：內窺鏡、顯微鏡、醫療儀器。

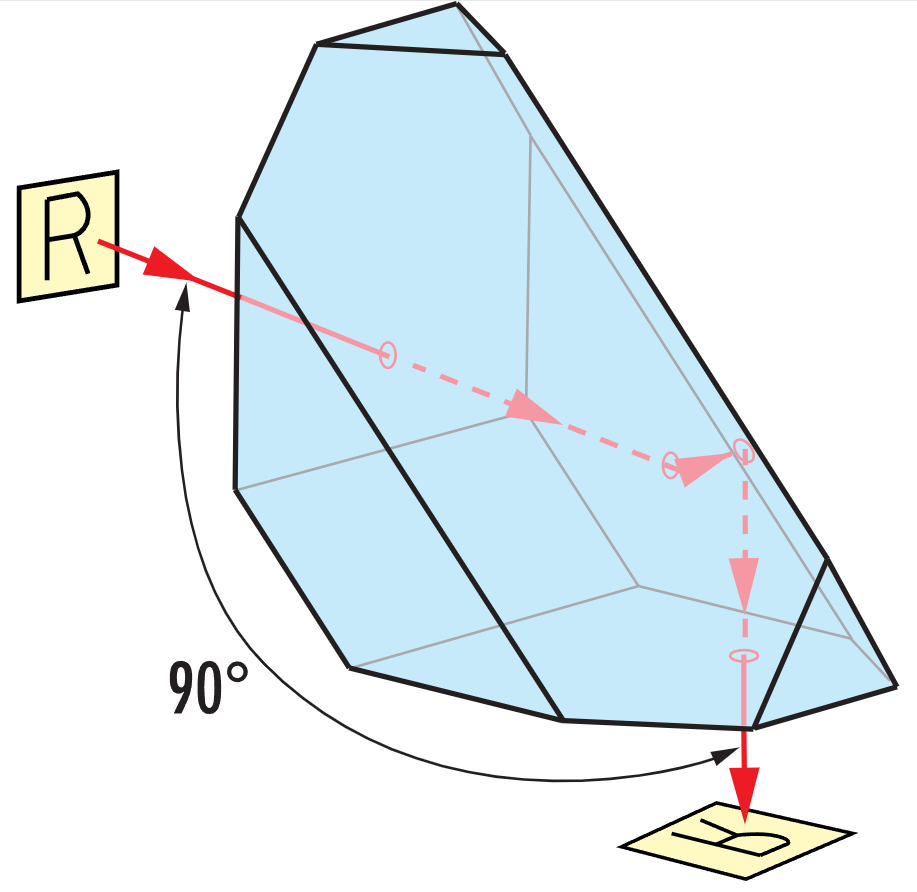

五角棱鏡 (Penta Prism)：

• 功能：偏轉90°，但圖像是右旋的（正像）。

• 優勢：對入射角度不敏感，稍微偏一點也能保證90°出射。

• 應用：視覺瞄準、測量系統。

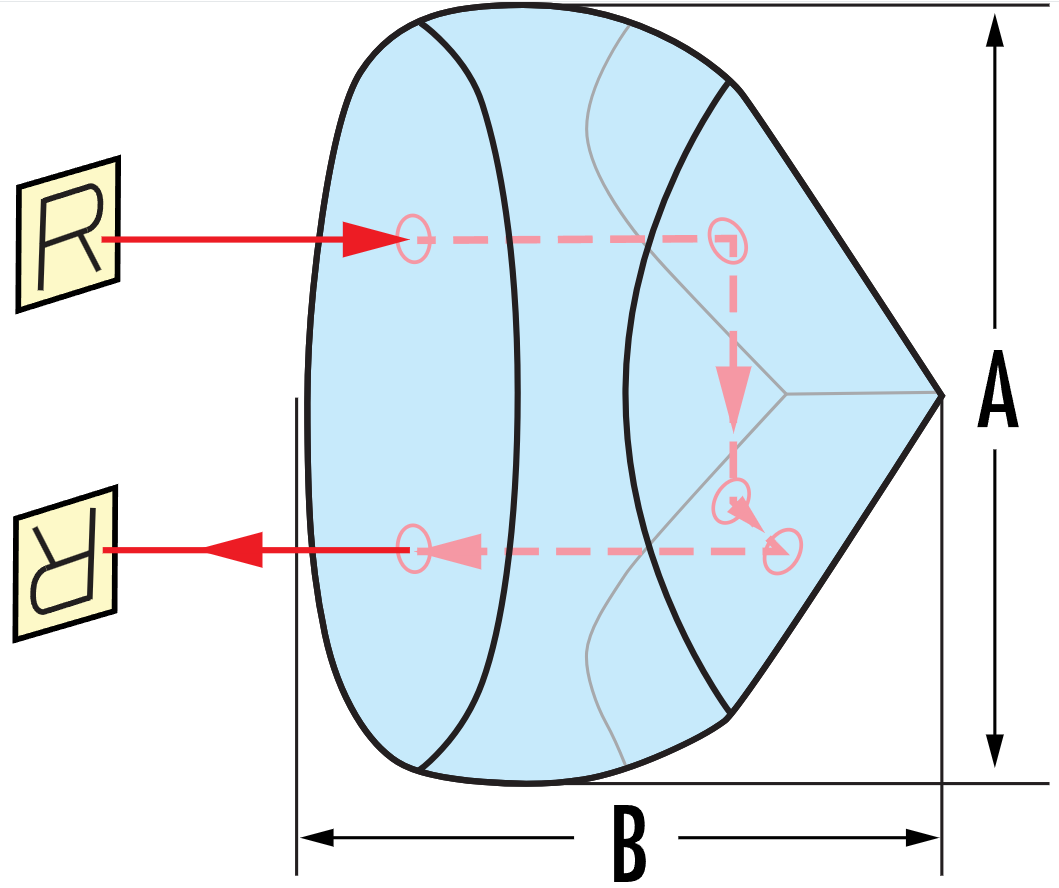

回射器/角錐棱鏡 (Retroreflector)：

• 功能：無論光從哪個角度射入，都會平行原路返回（偏轉180°）。

• 應用：干涉測量、激光追蹤、測距。

第三類：旋轉棱鏡 (Rotation)

用途：旋轉圖像，或抵消系統的圖像旋轉。

道威棱鏡 (Dove Prism)：

• 功能：當棱鏡旋轉θ角，圖像旋轉2θ角。

• 特性：未鍍膜時圖像為左旋。

• 應用：干涉測量、天文觀測。

第四類：偏移與整形棱鏡 (Displacement & Shaping)

用途：調整光束位置或形狀。

菱形棱鏡 (Rhomboid Prism)：

• 功能：只平移光軸，不改變方向，也不改變圖像方向。

• 應用：雙目顯微鏡眼距調節。

變形棱鏡組 (Anamorphic Prism Pairs)：

• 功能：在一個維度上擴展光束。

• 應用：將激光二極管的橢圓光斑整形為圓形。

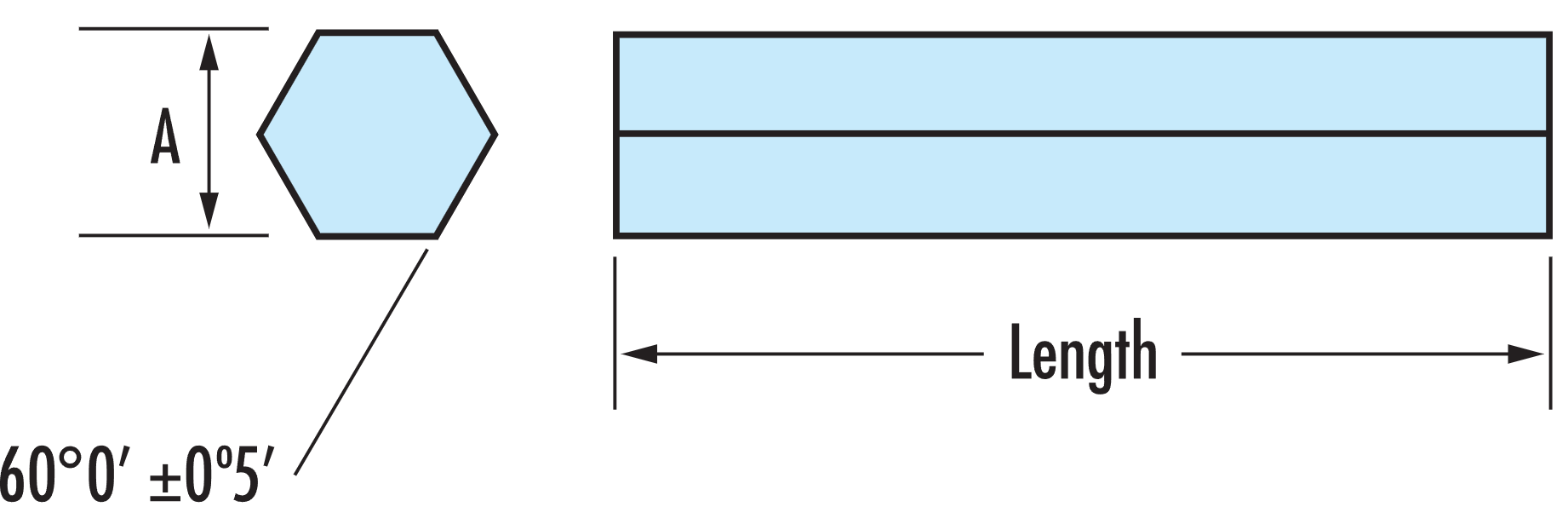

勻光管 (Light Pipe)：

• 功能：讓非均勻光源變得均勻。

• 應用：LED照明、投影儀。

?

結語

從牛頓的實驗室到前沿的激光干涉引力波探測器，棱鏡始終是光子學領域剛需的基石。

選擇正確的棱鏡，不僅要考慮幾何角度，還要深入理解TIR臨界角、圖像旋性以及波長色散特性。希望這份指南能為您在設計下一個光學系統時，提供清晰的思路。
